Четырехходовой клапан в бытовых системах обратного осмоса

В бытовых системах обратного осмоса для перекрытия потока воды используется простой гидрозамок — четырехходовой отсечной клапан. Выглядит он так, как на фото выше. Без него вода будет бесконечно сливаться в канализацию, даже когда бак наполнен или при закрытом кране, если речь идет о прямоточных фильтрах.

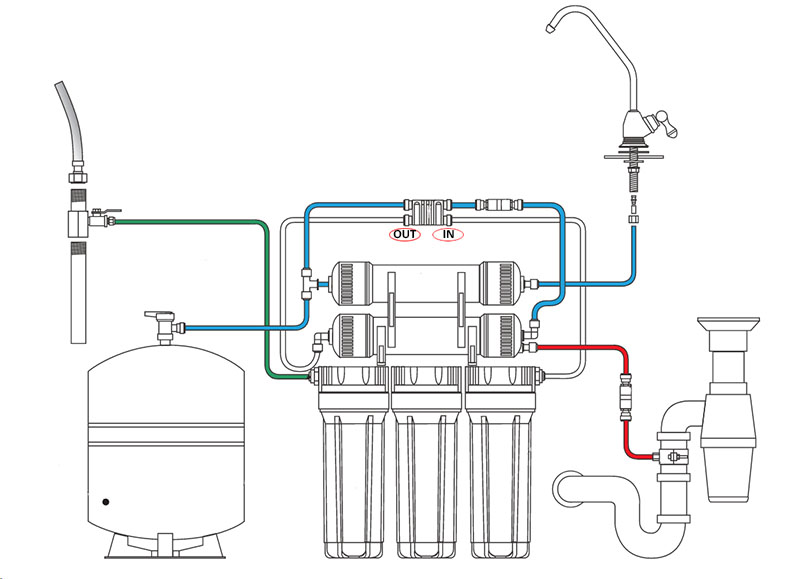

Чтобы правильно подключить четырехходовой клапан, достаточно найти на нем надписи IN и OUT. К точке IN подводится трубка после предфильтров, например, трех нижних колб. От OUT идет отвод воды на очистку мембраной. К оставшимся двум входам-выходам подводят трубки с водой, очищенной мембраной и к тройнику постфильтра — в любом порядке, неважно, с какой стороны. В прямоточных системах все то же самое, но вместо тройника постфильтра к клапану подключают трубку от крана.

Устройство и принцип работы четырехходового клапана

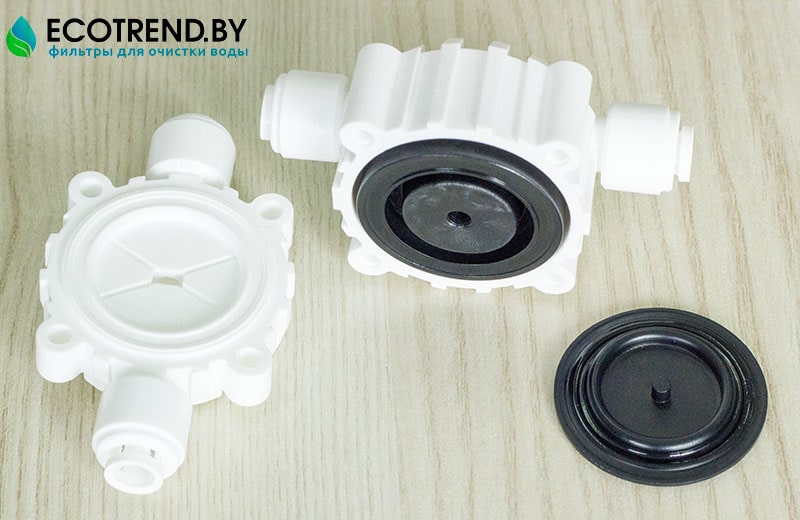

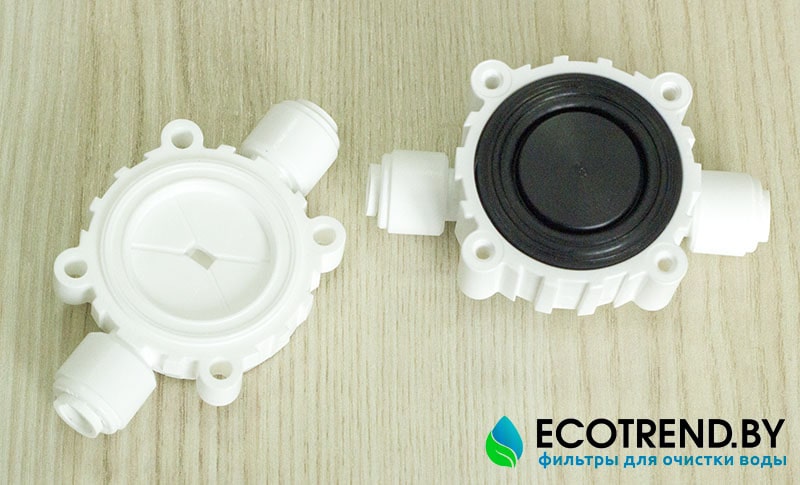

Корпус отсечного клапана состоит из двух частей, соединенных четырьмя или шестью шурупами.

Внутри одной половины находится запирающий механизм. Снаружи он представлен силиконовой диафрагмой, которая внешней частью контактирует с очищенной водой. Это нужно учитывать, если клапан потребуется разобрать для прочистки и смазки.

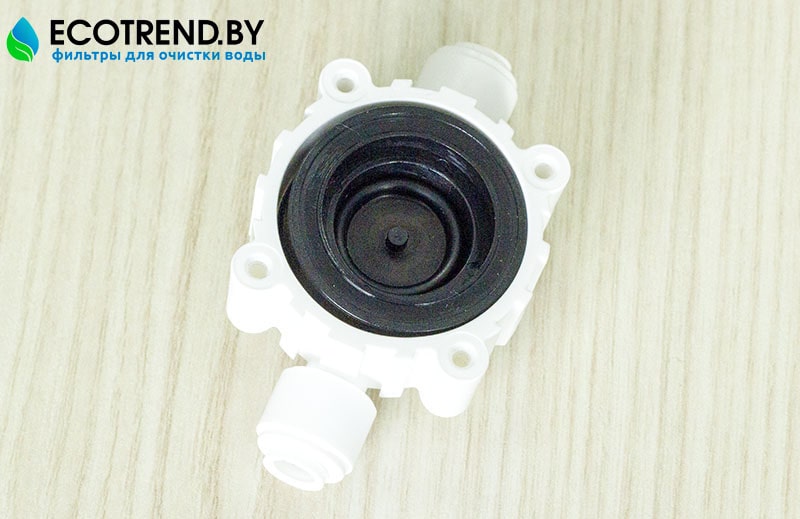

Диафрагма легко удаляется — становится видна внутренняя часть гидрозамка.

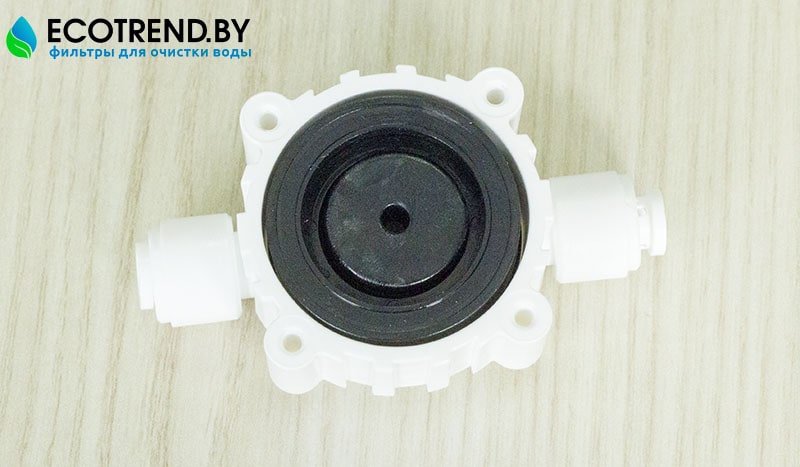

Сердечник посередине имеет Т-образный профиль. Поэтому прижимная площадь с одной стороны больше, чем с другой. После извлечения цилиндра внутри остается кольцо и диафрагма.

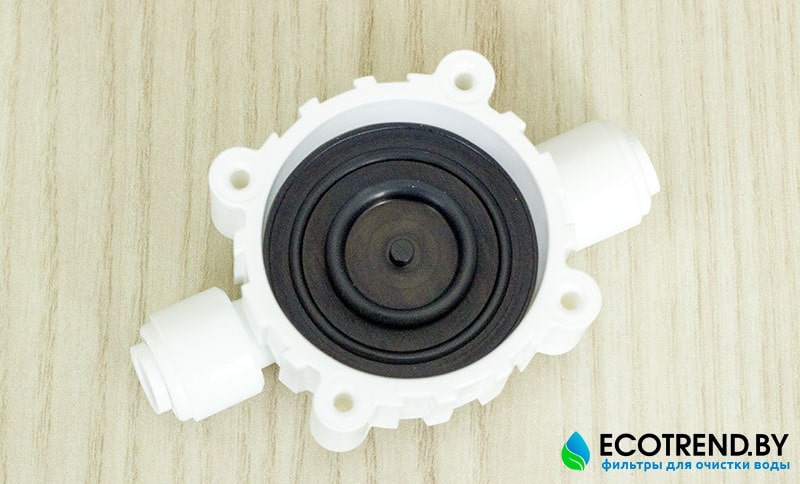

Сердечник является подвижной и должен быть смазан пищевой силиконовой смазкой. Удаляем пластиковое кольцо и остается диафрагма, контактирующая с водой после предфильтров.

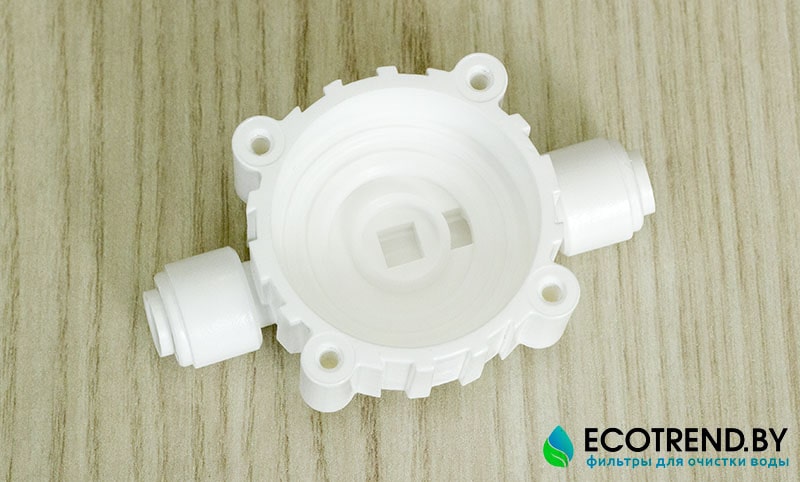

Если удалить и ее, то останется пластиковая часть четырехходового клапана, через которую идет вода после предфильтров.

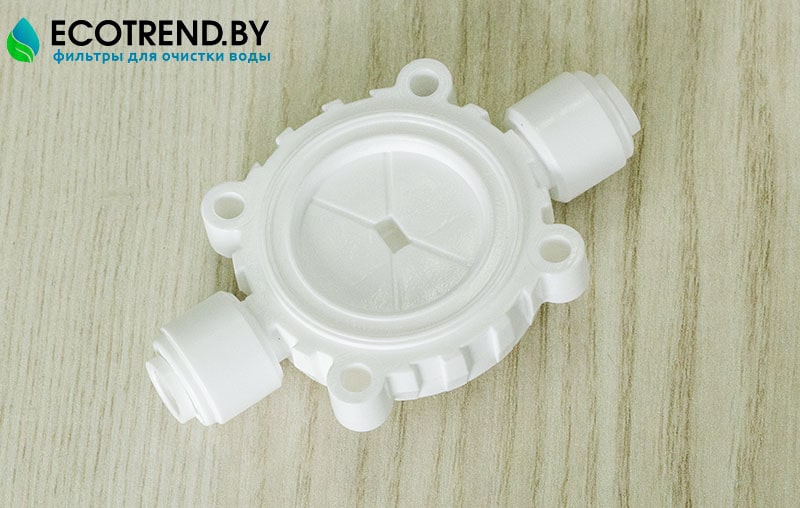

Вторая часть клапана выглядит следующим образом. Если посмотреть через подключения, то они будут сквозными.

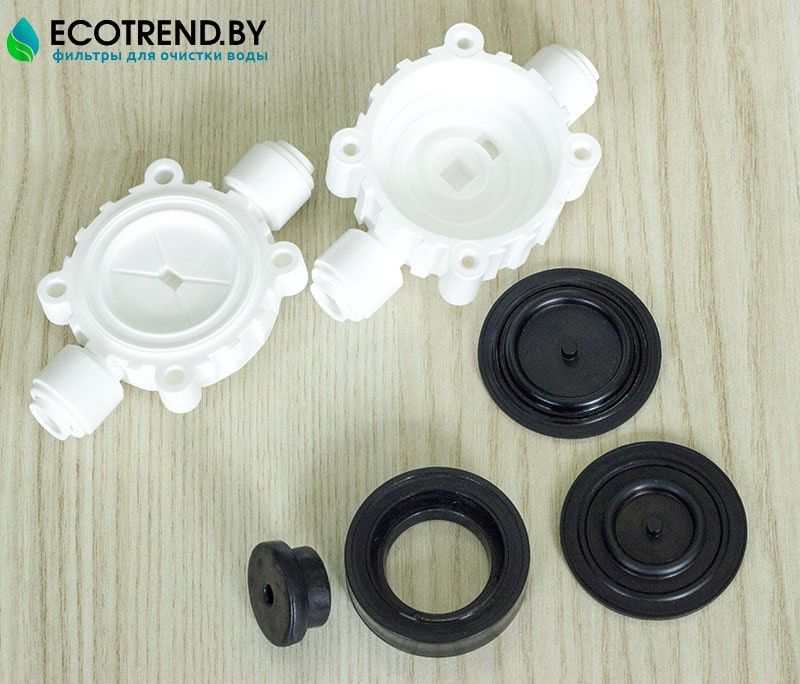

Полностью разобранный четырехходовой клапан для бытовых систем обратного осмоса выглядит следующим образом.

Как работает четырехходовой клапан

При возрастании давления в линии очищенной воды диафрагма давит на цилиндр, который давит на другую диафрагму, перекрывающую поток воды. Работает такой клапан практически безотказно, но если качество предфильтрации низкое из-за несвоевременной замены картриджей или очень грязной исходной воды, то запирающая диафрагма может загрязниться и перестать герметично перекрывать поток воды. В этом случае нужно разобрать устройство и почистить диафрагму.

Средний срок службы четырехходового отсечного клапана примерно такой же, как и системы. Обслуживание заключается в прочистке диафрагм и смазывании внутренней части — между диафрагмами. Покупать новый клапан имеет смысл только тогда, когда диафрагмы повредились. Такое бывает, если система служит больше 5 лет.
